三相三线交流滤波器
|
产品特点 ▲ 共模和差模电感均采用新型软磁材料。 ▲ 泄漏电流小。 ▲ 体积小，重量轻，低频性能好。
|
Features ▲ New type soft ferrites in CM and DM inductors. ▲ Lower leakage current. ▲ Compact, light weight and good low frequency performance. |
|
技术指标 ▲ 额定电压： 440VAC ▲ 工作频率： 50/60Hz ▲ 泄漏电流：< 2.0 mA(@250VAC/50Hz) ▲ 测试电压： 线—线：1450VDC，一分钟 线—地：1500VAC，一分钟 ▲工作温度：-25℃~+85℃ |
Specification ▲ Rated Voltage: 440VAC ▲ Line Frequency: 50/60Hz ▲Leakage Current：<2.0 mA(@250VAC/50Hz) ▲ Test Voltage: Line—Line: 1450VDC，1 min. Line—Ground: 1500VAC，1 min. ▲ Temperature Range: -25℃~+85℃
|
|
应用场合 适用于需要三相供电的电力电子设备。如开关电源，UPS，通讯设备、变频器和电力驱动设备。
|
Application Designed for 3-phase power supply systems and suited for Switching-mode power supply， UPS, communication system，medical equipments ，inverters and power driving systems.
|
交流三相滤波器参数表
Three phase Filter Parameter List
|
型号 |
额定
电流 (A) |
外形尺寸
图号 |
原理电路
图号 |
插入损耗（dB） 共模/差模 （CM//DM） | |||||||||
| 测试频率(MHz) | |||||||||||||
| 0.01 | 0.05 | 0.10 | 0.15 | 0.5 | 1.0 | 5.0 | 10 | 20 | 30 | ||||
| EJL-10A-40 | 10 | E3 | J | 13/5 | 19/10 | 21/15 | 22/20 | 36/37 | 41/56 | 63/61 | 63/63 | 56/56 | 51/52 |
| EKL-6A-40 | 6 | E3 | K | 17/23 | 25/30 | 30/31 | 31/33 | 40/50 | 55/55 | 60/60 | 63/63 | 60/62 | 58/62 |
| EKL-10A-40 | 10 | E3 | K | 15/23 | 23/29 | 27/31 | 28/33 | 38/48 | 51/53 | 62/57 | 63/63 | 58/62 | 56/62 |
| FJL-20A-40 | 20 | F3 | J | 11/8 | 19/18 | 24/24 | 37/30 | 39/45 | 48/53 | 69/71 | 65/65 | 64/64 | 58/57 |
| FKL-20A-40 | 20 | F3 | K | 13/19 | 24/30 | 28/34 | 30/36 | 39/45 | 48/53 | 52/57 | 63/63 | 62/62 | 58/58 |
| GJL-50A-40 | 50 | G3 | J | 13/5 | 19/10 | 21/15 | 22/20 | 36/37 | 41/56 | 63/61 | 63/63 | 56/56 | 51/52 |
| GKL-40A-40 | 40 | G3 | K | 16/11 | 24/23 | 31/24 | 34/30 | 39/47 | 61/64 | 74/74 | 74/74 | 72/72 | 68/68 |
| HKL-50A-40 | 50 | H3 | K | 11/17 | 16/22 | 19/25 | 22/27 | 40/42 | 55/55 | 76/76 | 76/76 | 63/63 | 68/66 |
| ZKL-100A-40 | 100 | Z3 | K | 16/11 | 24/23 | 31/24 | 34/30 | 39/47 | 61/64 | 74/74 | 74/74 | 72/72 | 68/68 |
| ZKL-200A-40 | 200 | Z3 | K | 9/9 | 14/24 | 16/28 | 17/33 | 25/35 | 35/33 | 57/55 | 60/63 | 54/36 | 29/33 |
— 共模（CM）,— 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17。
电路原理图
Electrical Schematics

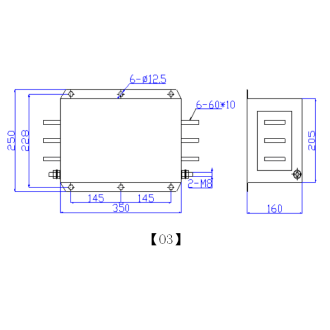

外形尺寸
Housing and Dimensions
安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3 滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
