系列JG系列电源滤波器
|
产品特点 ▲ 采用新型软磁材料。 ▲ 体积小、重量轻、性能可靠。 ▲ 为用户定做特殊要求的滤波器。 |
Features ▲ New type soft ferrites. ▲ Compact，light weight and reliable. ▲ Custom-make military use EMI filters according to customers’ special requirements.
|
|
技术指标 ▲ 额定电压 交流单相： 250/115VAC 交流三相： 440VAC 直 流： 100VDC ▲ 工作频率 交 流： 50/400Hz 直 流：ˉDC ▲ 测试电压 单相交流： 线—线： 1450VDC，一分钟。 线—地： 1500VAC，一分钟。 交流三相： 线—线： 1450VDC，一分钟。 线—地： 1500VAC，一分钟。 直流： 线—线： 200VDC，一分钟。 线—地： 500VDC，一分钟。 ▲ 温度范围：-55℃~+85℃
|
Specification ▲ Rated Voltage AC Single-phase: 250/115VAC AC Three-phase: 440VAC DC : 100VDC ▲ Line Frequency AC： 50/400Hz DC： 0 Hz ▲ Test Voltage Single-phase: Line~Line: 1450VDC, 1 min. Line~G: 1500VAC, 1 min. Three-phase: Line~Line: 1450VDC, 1 min. Line~G: 1500VAC, 1 min. DC: Line~Line: 200VDC, 1 min. Line~G: 500VDC, 1 min. ▲ Temperature Range: -55℃~+85℃
|
|
应用场合 适用于各种交流单相、交流三相和直流供电的高可靠性要求的设备。
|
Application Suited for various kinds of single-phase, three-phase and DC powered military equipments.
|
JG系列电源滤波器参数表
Military Power Filter Parameter List
|
型号 |
类型 |
额定
电流 |
额定
电压 |
最大泄
漏电流 |
外形尺寸 | 原理
电路 |
备注 |
| （A） | (V) | (mA) | 图号 | 图号 | |||
| AAM-1A-00 |
单
相
交
流 |
1 | 250 | 0.5 | A | A | 插入损耗：同AA-1A-00 |
| AAM-3A-00 | 3 | 250 | 0.5 | A | A | 插入损耗：同AA-3A-00 | |
| BDM-1A-20 | 1 | 250 | 0.5 | B | D | 同BD-1A-20 | |
| BDM-3A-20 | 3 | 250 | 0.5 | B | D | 同BD-3A-20 | |
| BCM-1A-20 | 1 | 250 | 1 | B | C | 同BC-1A-20 | |
| BCM-3A-20 | 3 | 250 | 1 | B | C | 同BC-3A-20 | |
| DFM-2A-40 | 2 | 250 | 1 | D | F | 同DF-2A-40 | |
| DFM-3A-40 | 3 | 250 | 1 | D | F | 同DF-3A-40 | |
| DFM-2A-31 | 2 | 250 | 1 | D02 | F | 同DF-2A-31 | |
| DFM-3A-31 | 3 | 250 | 1 | D02 | F | 同DF-3A-31 | |

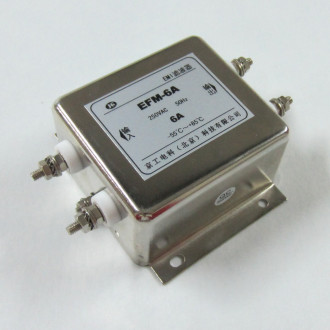

| EFM-6A-40 | 6 | 250 | 1 | E | F | 同EF-6A-40 | |
| EFM-10A-40 | 10 | 250 | 1 | E | F | 同EF-10A-40 | |
| FFM-20A-40 | 20 | 250 | 1 | F | F | 同FF-20A-40 | |
| SFM-6A-40 | 6 | 250 | 1 | S | F | 同SF-6A-40 | |
| SFM-10A-40 | 10 | 250 | 1 | S | F | 同SF-10A-40 | |
| EKLM-6A-40 |
三
相
交
流
|
6 | 440 | 2 | E3 | K | 同EKL-6A-40 |
| EKLM-10A-40 | 10 | 440 | 2 | E3 | K | 同EKL-10A-40 | |
| EMLM-6A-40 | 6 | 440 | 2 | E4 | M | 同EML-6A-40 | |
| EMLM-10A-40 | 10 | 440 | 2 | E4 | M | 同EML-10A-40 | |
| FKLM-20A-40 | 20 | 440 | 2 | F3 | K | 同FKL-20A-40 | |
| FMLM-20A-40 | 20 | 440 | 2 | F4 | M | 同FML-20A-40 | |
| GKLM-40A-40 | 40 | 440 | 2 | G3 | K | 同GKL-40A-40 | |
| GMLM-50A-40 | 50 | 440 | 2 | G4 | M | 同GML-50A-40 | |
| HKLM-50A-40 | 50 | 440 | 2 | H3 | K | 同HKL-50A-40 | |
| HMLM-100A-40 | 100 | 440 | 2 | H4 | M | 同HML-100A-40 | |
| HRLM-50A-40 | 50 | 440 | 2 | H4 | R | 同HRL-50A-40 | |
| AUM-1A-00 |
直
流
|
1 | 100 | – | A | U | 插入损耗：同AU-1A-00 |
| BTM-2A-20 | 2 | 100 | – | B | T | 插入损耗：同BT-2A-00 | |
| BTM-3A-20 | 3 | 100 | – | B | T | 同BT-3A-20 | |
| BUM-1A-20 | 1 | 100 | – | B | U | 同BU-1A-20 | |
| BUM-2A-20 | 2 | 100 | – | B | U | 同BU-2A-20 | |
| BUM-3A-20 | 3 | 100 | – | B | U | 同BU-3A-20 | |
| DUM-6A-40 | 6 | 100 | – | D | U | 同DU-6A-40 | |
| DUM-6A-31 | 6 | 100 | – | D02 | U | 同DU-6A-31 | |
| DTLM-10A-40 | 10 | 100 | – | D | T | 同DTL-10A-40 | |
| EFDM-6A-40 | 6 | 100 | – | E | FD | 同EFD-6A-40 | |
| EFDM-10A-40 | 10 | 100 | – | E | FD | 同EFD-10A-40 | |
| EUM-20A-40 | 20 | 100 | – | E | U | 同EU-20A-40 | |
| FFDM-20A-40 | 20 | 100 | – | F | FD | 同FFD-20A-40 | |
| FUM-30A-40 | 30 | 100 | – | F | U | 同FUM-30A-40 | |
| GUM-50A-40 | 50 | 100 | – | G | U | 同GU-50A-40 | |
| PTLM-20A-41 | 20 | 100 | – | P | T | 同PTL-20A-41 | |
| PUM-10A-41 | 10 | 100 | – | P | U | 同PU-10A-41 | |
| PUM-10A-31 | 10 | 100 | – | P | U | 同PU-10A-31 | |
| SUM-20A-41 | 20 | 100 | – | S | U | 同SU-20A-41 | |
- — 共模（CM）,— 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17

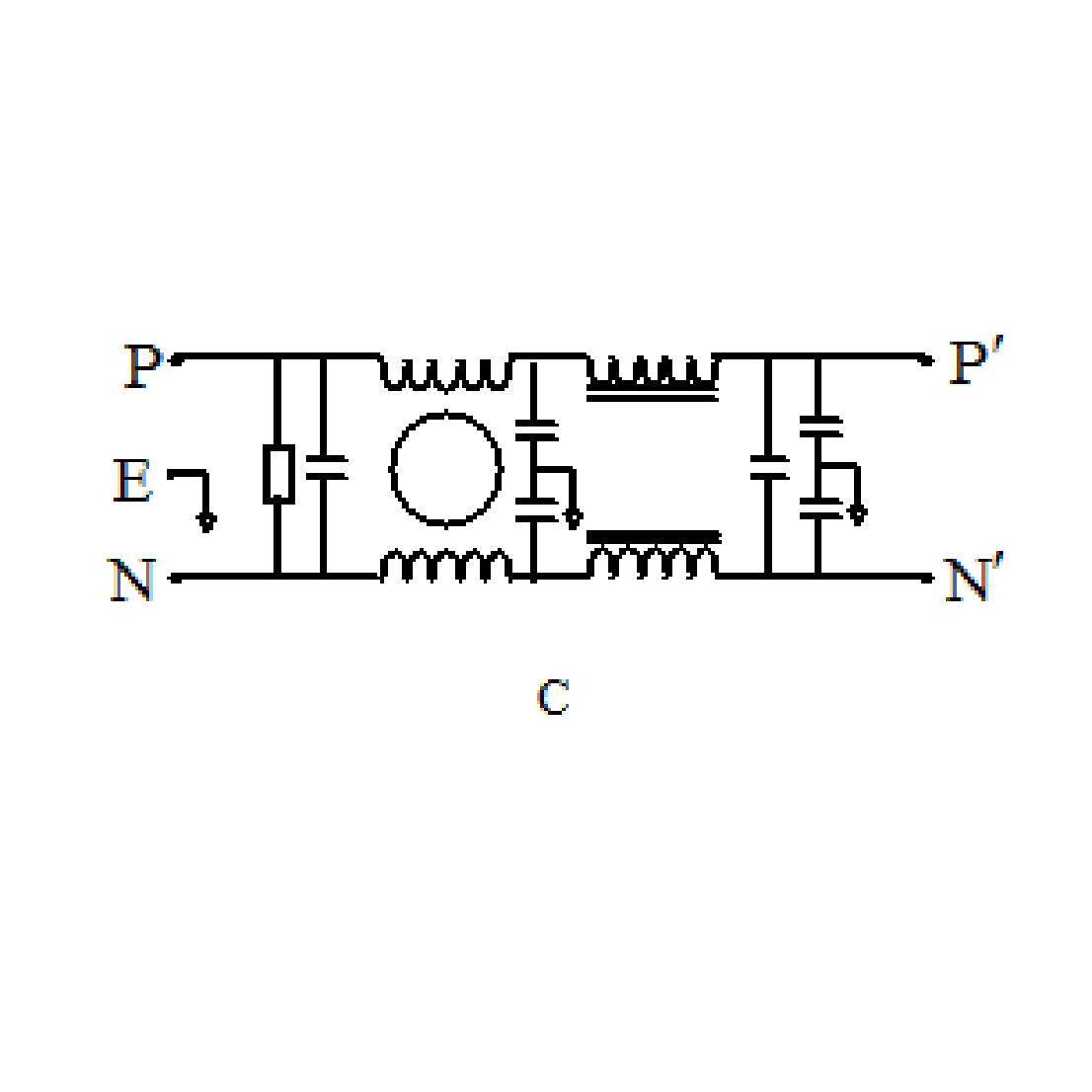

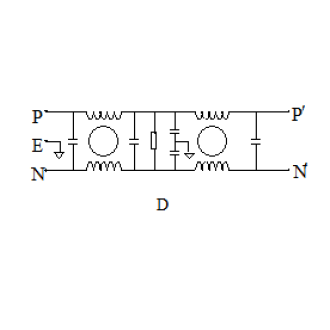

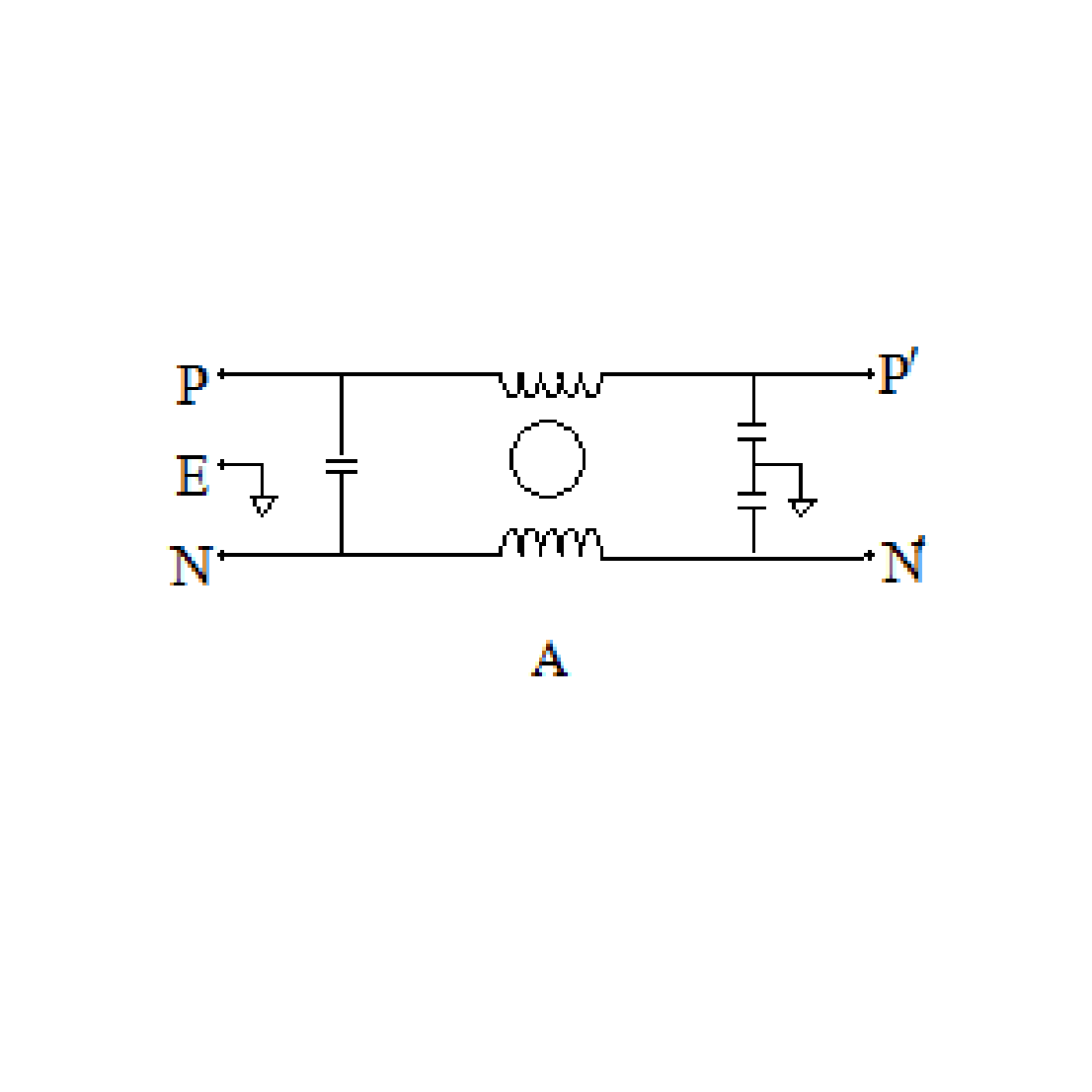

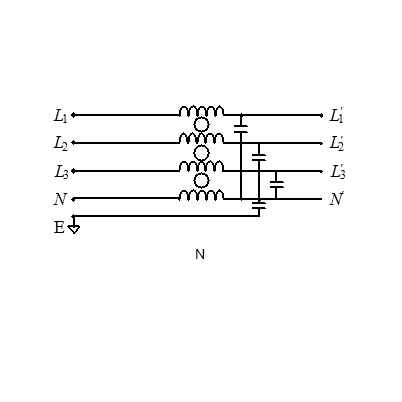

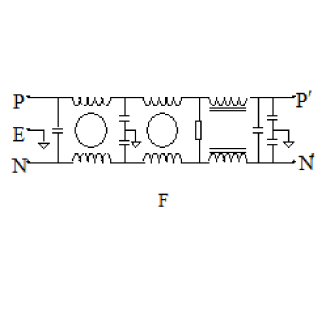

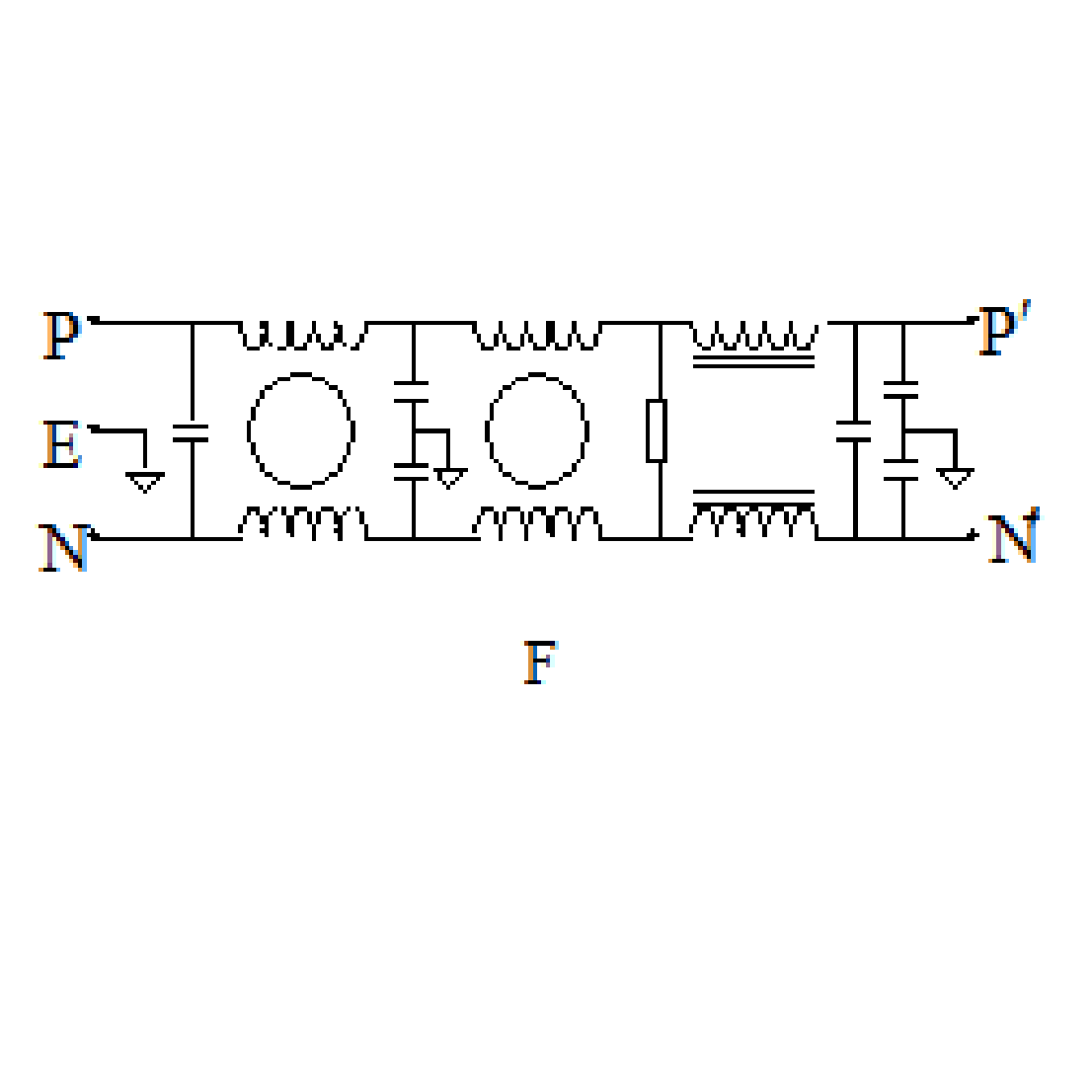

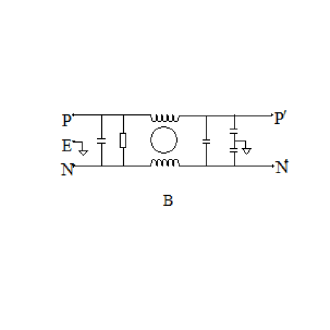

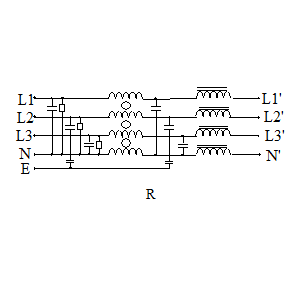

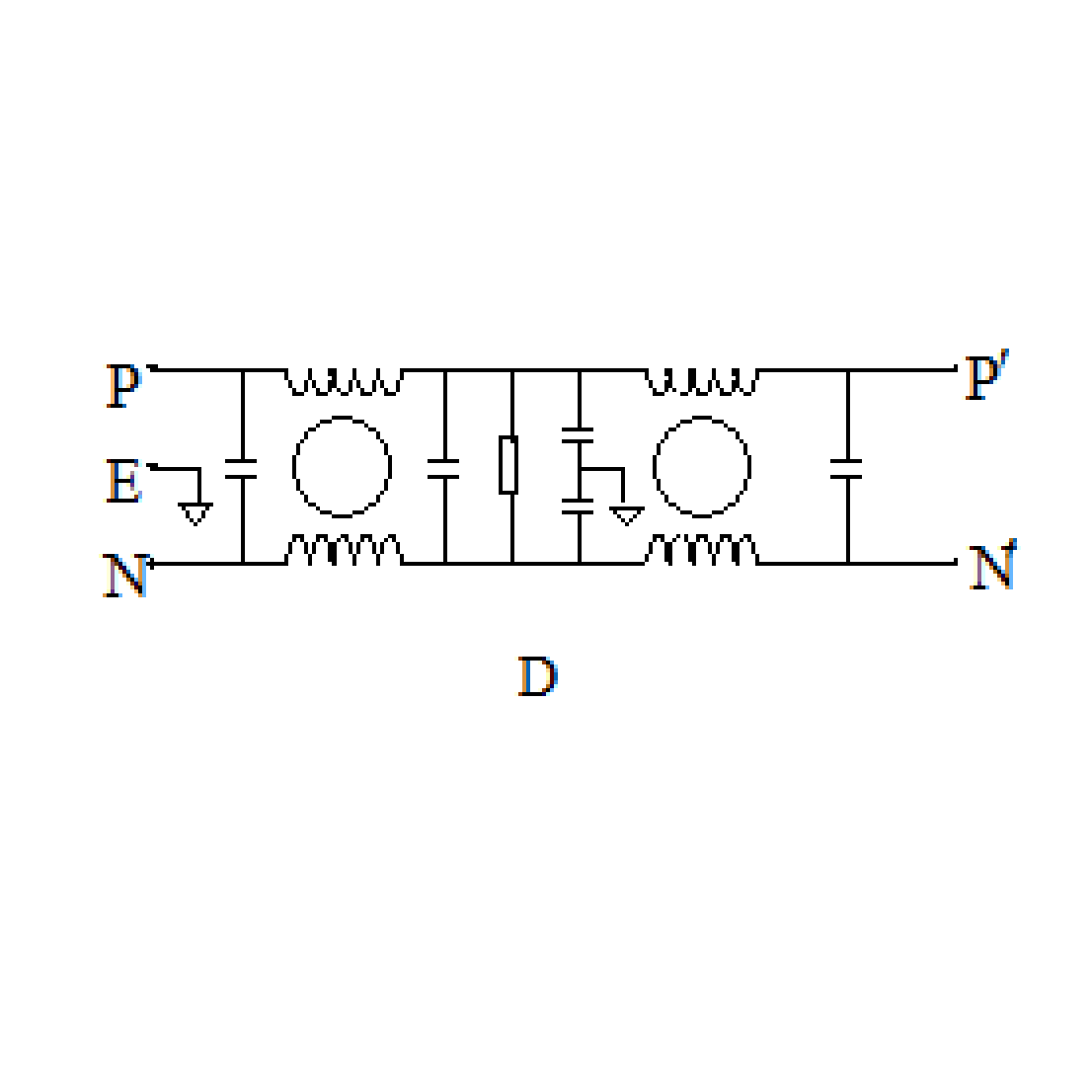

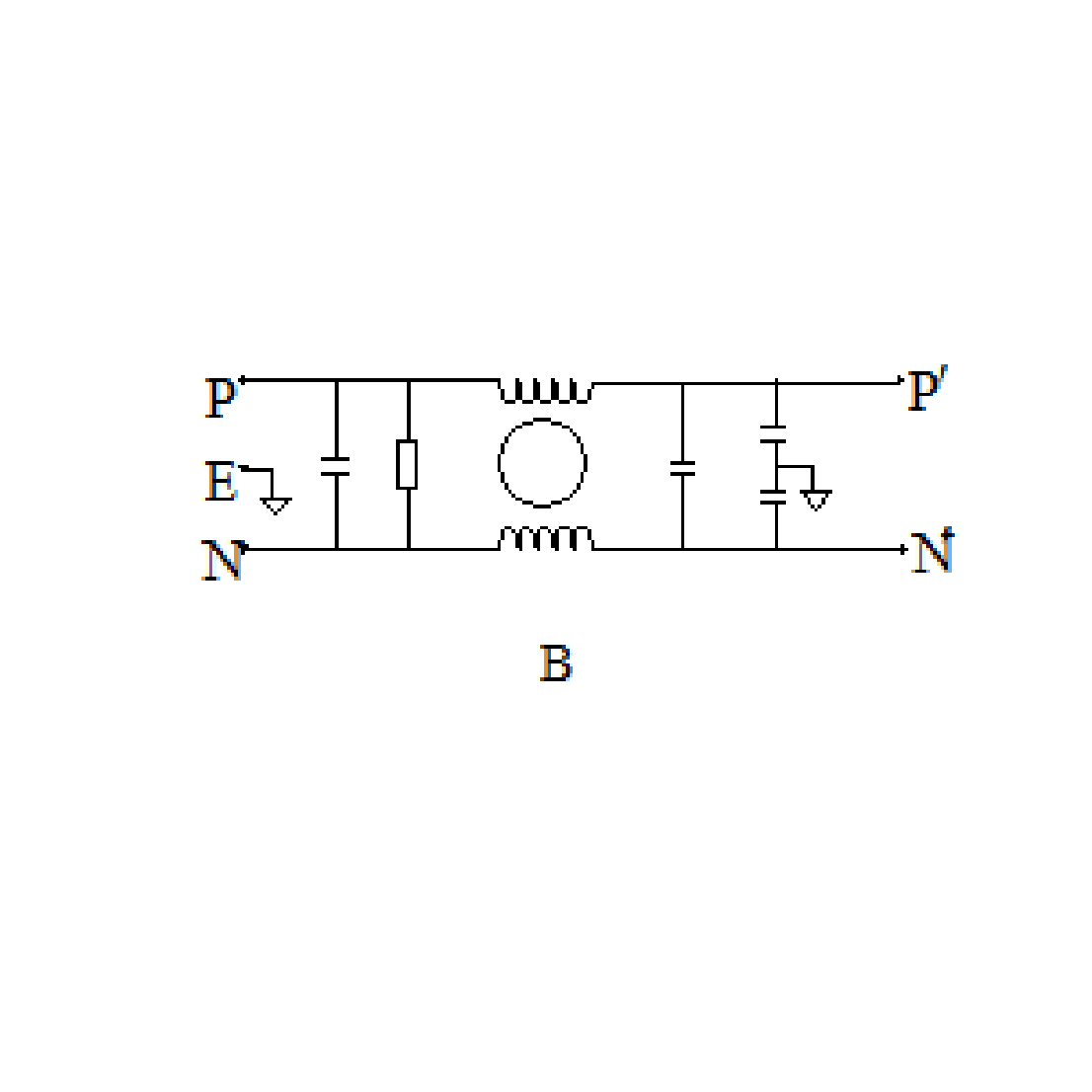

电路原理图
Electrical Schematics

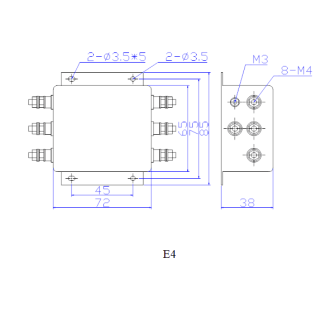

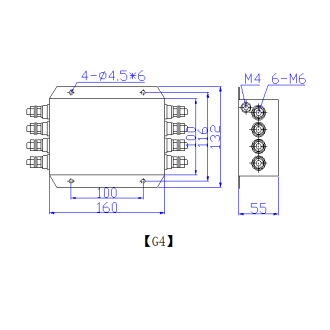

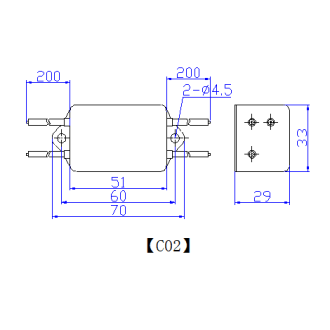

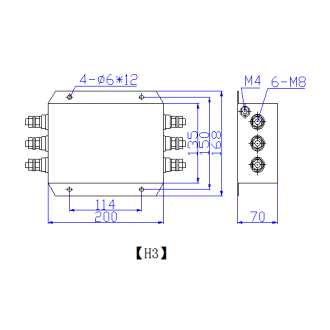

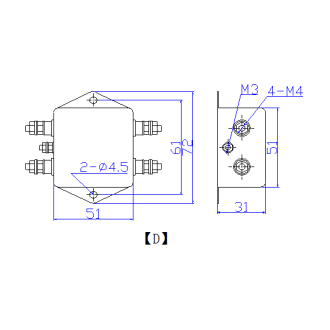

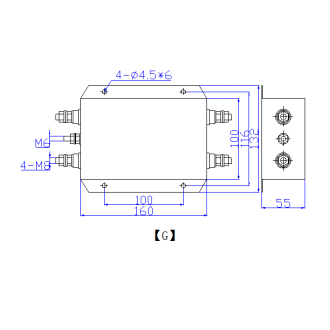

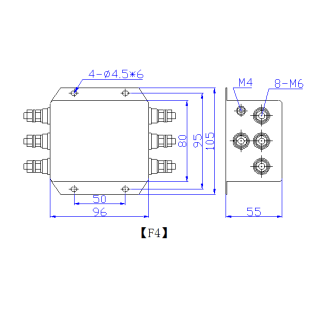

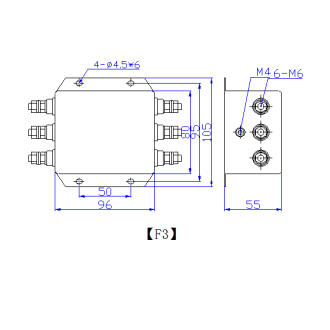

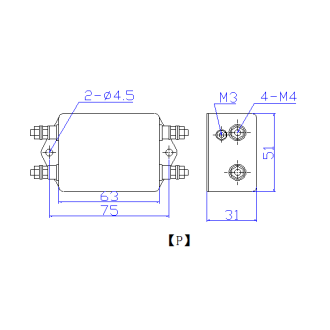

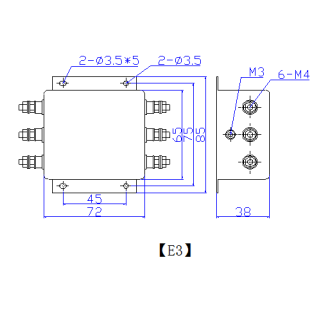

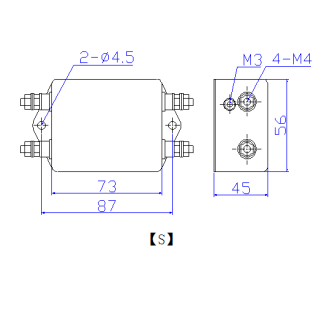

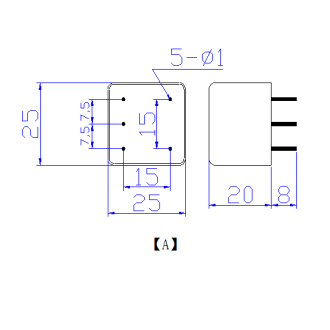

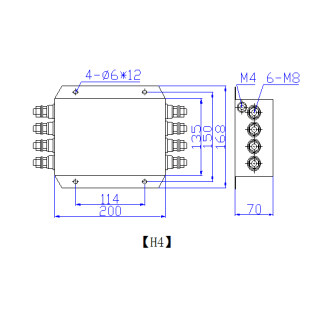

外形尺寸
Housing and Dimensions
安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3 滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
