低漏电流PCB板用滤波器
产品特点 Features
低漏电流，插针式PCB板安装，结构紧凑，性价比高；
Extremely low leakage current,PCB mounting, very compact and high performance/cost ratio ;
单级或多级滤波电路，良好的电磁干扰抑制特性；
Single stage or multistage filter circuit,excellent emi suppression characteristics ;
可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制
Customization design for different requirements such as performance,rated current,rated viltage,shape dimention and termination methods
技术参数 Technical Data
| 额定电压 Rated Voltage | 250/115VAC | ||||||||||
| 工作频率 Operating Frequency | 50/60Hz | ||||||||||
| 耐压试验Test Voltage | 线—线 L―L | 1450VDC | 1min | ||||||||
| 线—地 L―G | 1500VAC | 1min | |||||||||
| 温度范围 temperature range | -25℃–+85℃ | ||||||||||
| 型号 | 额定电流 | 外形尺寸图号 | 最大漏电流 | 插入损耗（dB） 共模/差模（CM/DM） | |||||||
| 频率（MHz） | |||||||||||
| 0.10 | 0.15 | 0.50 | 1.0 | 5.0 | 10 | 20 | 30 | ||||
| AAY-1A-00 | 1A | A | 按
客户需求定制 |
32/5 | 33/6 | 40/20 | 42/26 | 41/51 | 40/50 | 51/52 | 41/53 |
| AAY-3A-00 | 3A | A | 29/5 | 32/6 | 39/20 | 41/25 | 40/51 | 41/50 | 50/52 | 40/51 | |
| AAY-6A-00 | 6A | A | 26/4 | 29/5 | 39/20 | 41/24 | 42/51 | 40/50 | 51/52 | 41/50 | |
| NBY-1A-00 | 1A | N | 32/11 | 33/12 | 42/42 | 42/62 | 41/67 | 40/61 | 51/56 | 41/54 | |
| NBY-3A-00 | 3A | N | 29/10 | 32/10 | 39/40 | 41/61 | 40/65 | 41/60 | 50/58 | 40/55 | |
| NBY-6A-00 | 6A | N | 26/9 | 29/8 | 39/39 | 41/60 | 42/63 | 40/60 | 51/58 | 41/54 | |
| BCY-1A-00 | 1A | BZ | 32/18 | 33/20 | 42/42 | 42/60 | 41/74 | 40/71 | 51/62 | 41/56 | |
| BCY-3A-00 | 3A | BZ | 29/15 | 32/16 | 39/40 | 41/61 | 40/73 | 41/70 | 50/65 | 40/55 | |
| BDY-1A-00 | 1A | BZ | 31/16 | 30/20 | 46/42 | 56/60 | 74/79 | 67/71 | 63/63 | 53/53 | |
| BDY-3A-00 | 3A | BZ | 28/12 | 30/21 | 46/42 | 56/60 | 74/79 | 67/71 | 63/63 | 53/53 | |
电路类型 Electrical schematics

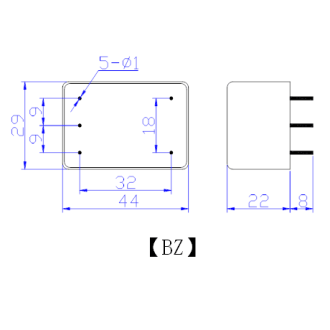

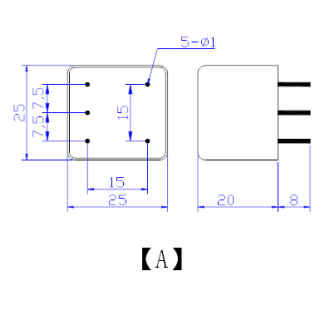

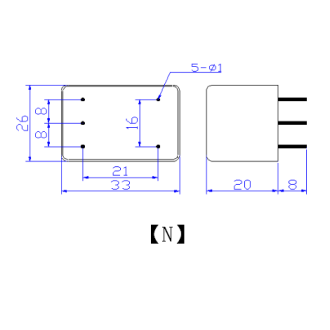

外形尺寸 Shape dimension
安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3 滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
