JGY系列三相滤波器
产品特点 Features
低漏电流，符合低漏电流设备的安规要求要求；
多级滤波电路设计，优异的电磁干扰抑制特性；
可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制
技术参数 Technical Data
| 三相三线系列 | ||||||||
| 额定电压 Rated Voltage | 440VAC | |||||||
| 工作频率 Operating Frequency | 50/60Hz | |||||||
| 耐压试验Test Voltage | 线—线 L―L | 1450VDC | 1min | |||||
| 线—地 L―G | 1500VAC | 1min | ||||||
| 型号 modle | 额定电流 RatedCurrent |

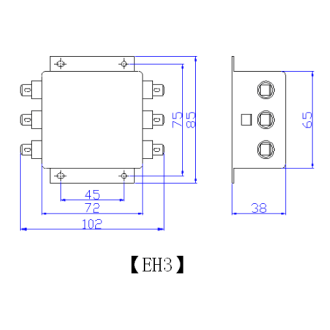

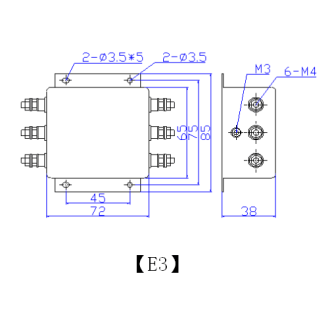

外型尺寸图号 | 电路类型 ElectricalSchematics |
端接方式 Terminationmethods |
最大漏电流 Leakage current(mA) |
|||
| 输入 Input |
输出 Output |
|||||||
| EKY-3A-40/
EKY-3A-31 |
3A | E3/EH3 | K | 螺栓/焊片 | 螺栓/焊片 | 按照客户需求 | ||
| EKY-6A-40/
EKY-6A-31 |
6A | E3/EH3 | 螺栓/焊片 | 螺栓/焊片 | ||||
| EKY-10A-40/
EKY-10A-31 |
10A | E3/EH3 | 螺栓/焊片 | 螺栓/焊片 | ||||

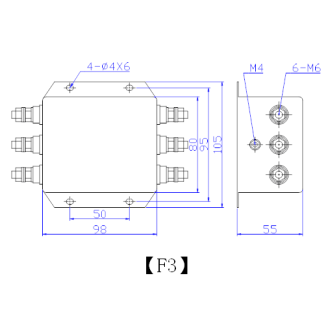

| FKY-20A-40 | 20A | F3 | 螺栓 | 螺栓 | ||||

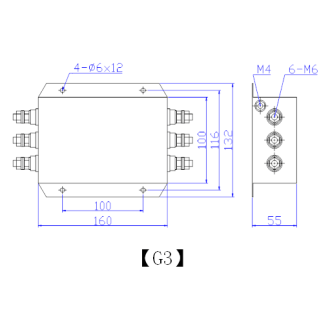

| GKY-30A-40 | 30A | G3 | 螺栓 | 螺栓 | ||||
| GKY-40A-40 | 40A | G3 | 螺栓 | 螺栓 | ||||
| 三相四线系列 | ||||||||
| 额定电压 Rated Voltage | 440VAC | |||||||
| 工作频率 Operating Frequency | 50/60Hz | |||||||
| 耐压试验Test Voltage | 线—线 L―L | 1450VDC | 1min | |||||
| 线—地 L―G | 1500VDC | 1min | ||||||
| 型号 modle | 额定电流 RatedCurrent |
外型尺寸图号 | 电路类型 ElectricalSchematics |
端接方式 Terminationmethods |
最大漏电流 Leakage current(mA) |
|||
| 输入 Input |
输出 Output |
|||||||
| EMY-3A-40/
EMY-3A-31 |

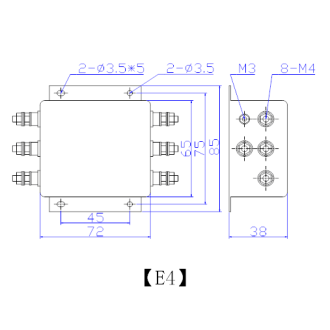

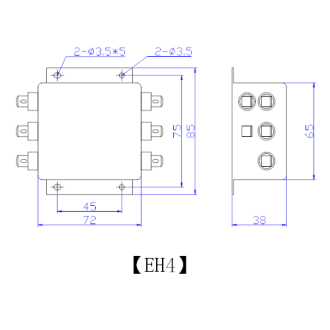

3A | E4/EH4 | M | 螺栓/焊片 | 螺栓/焊片 | 按照客户需求 | ||

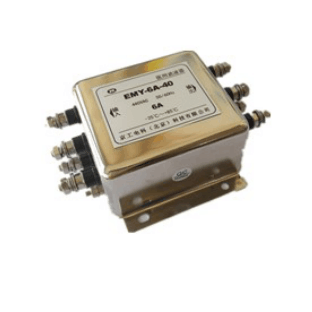

| EMY-6A-40/
EMY-6A-31 |
6A | E4/EH4 | 螺栓/焊片 | 螺栓/焊片 | ||||
| EMY-10A-40/
EMY-10A-31 |
10A | E4/EH4 | 螺栓/焊片 | 螺栓/焊片 | ||||

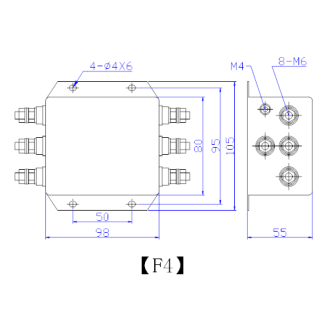

| FMY-20A-41 | 20A | F4 | 螺栓 | 螺栓 | ||||

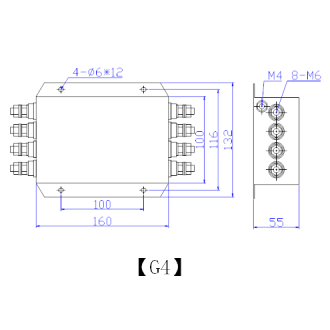

| GRY-20A-41 | 20A | G4 | R | 螺栓 | 螺栓 | |||
| GRY-30A-41 | 30A | G4 | 螺栓 | 螺栓 | ||||
插入损耗
| 型 号 | 插入损耗（dB） 共模/差模（CM/DM） | |||||||||
| 频率（MHz） | ||||||||||
| 0.01 | 0.05 | 0.10 | 0.15 | 0.50 | 1.0 | 5.0 | 10 | 20 | 30 | |
| EKY-3A-40/
EKY-3A-31 |
17/23 | 27/31 | 33/35 | 34/36 | 43/52 | 58/58 | 62/63 | 63/63 | 62/63 | 60/62 |
| EKY-6A-40/
EKY-6A-31 |
17/23 | 25/30 | 30/31 | 31/33 | 40/50 | 55/55 | 60/60 | 63/63 | 60/62 | 58/62 |
| EKY-10A-40/
EKY-10A-31 |
15/23 | 23/29 | 27/31 | 28/33 | 28/48 | 51/53 | 62/57 | 63/63 | 58/62 | 56/62 |
| FKY-20A-40 | 13/19 | 24/30 | 28/34 | 30/36 | 39/45 | 48/53 | 52/57 | 63/63 | 62/62 | 58/58 |
| GKY-30A-40 | ||||||||||
| GKY-40A-40 | 16/11 | 24/23 | 31/24 | 34/30 | 39/47 | 61/64 | 74/74 | 74/74 | 72/72 | 68/68 |
| EMY-3A-40/
EMY-3A-31 |
19/9 | 25/15 | 25/19 | 30/38 | 42/45 | 48/58 | 65/68 | 70/69 | 63/67 | 56/60 |
| EMY-6A-40/
EMY-6A-31 |
18/7 | 23/15 | 25/18 | 28/26 | 40/41 | 46/57 | 68/67 | 70/68 | 62/62 | 56/58 |
| EMY-10A-40/
EMY-10A-31 |
13/5 | 19/10 | 21/15 | 22/20 | 36/37 | 42/56 | 63/62 | 65/65 | 56/57 | 51/54 |
| FMY-20A-41 | 9/8 | 19/19 | 21/24 | 23/28 | 36/40 | 47/53 | 77/73 | 63/63 | 62/58 | 56/56 |
| GRY-20A-41 | 11/8 | 19/18 | 24/24 | 37/31 | 39/45 | 50/53 | 70/72 | 65/67 | 64/64 | 60/62 |
| GRY-30A-41 | 9/9 | 17/19 | 24/23 | 33/30 | 35/42 | 50/50 | 65/65 | 65/65 | 60/60 | 55/60 |
