单相交流通用滤波器
首页 > 产品中心 > 交流单相滤波器 >

单相交流通用滤波器

General Purpose Filters

ba-3a-20

产品特点

▲ 对差模和共模干扰具有良好的抑制特性。

▲ 泄漏电流小。

▲ 体积小，重量轻，性能稳定、价格低廉。

 Features

▲ General purpose filters with a good suppression

to common-mode and differential-mode interference.

▲ Lower leakage current.

▲ Compact,　light weight,　reliable and low cost.

技术指标

▲ 额定电压： 250/115VAC

▲ 工作频率： 50/60Hz

▲ 泄漏电流： < 0.5 mA @(250VAC/50Hz)

▲ 测试电压： 线—线:： 1450VDC，一分钟。

                       线—地 ： 1500VAC，一分钟。

▲ 温度范围： -25℃~+85℃

Specification

▲ Rated Voltage: 250/115VAC

▲ Line Frequency: 50/60Hz

▲ Leakage Current：<0.5 mA@(250VAC/50Hz)

▲ Test Voltage:

Line—Line:    1450VDC，1 min.

Line—Ground:  1500VAC，1 min.

▲ Temperature Range: -25℃~+85℃
应用场合

开关电源、UPS电源、仪器仪表等电力电子设备。



Application

Switching-mode power supply，   UPS，medical equipments and electronicinstruments etc.

交流单相通用滤波器参数表

General Purpose Filter Parameter List



型号

 额定

电流

(A)

 外形尺寸

图号

 原理电路

图号

 插入损耗（dB） 共模/差模 （CM//DM）
测试频率(MHz)
0.01 0.05 0.10 0.15 0.5 1.0 5.0 10 20 30
AA-1A-00 1 A A 10/5 23/10 29/15 32/19 42/30 48/39 53/51 57/57 68/58 62/60
AA-2A-00 2 A A 8/5 19/10 23/15 30/19 35/28 41/35 53/49 57/53 68/62 62/62
AA-3A-00 3 A A 5/4 15/9 20/14 22/18 33/28 40/34 50/42 53/51 62/65 62/62
BA-3A-00 3 BZ A 11/5 23/10 29/15 32/19 37/29 41/36 49/53 52/55 55/54 50/52
BA-6A-00 6 BZ A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52
BA-3A-20 3 B A 11/5 23/10 29/15 32/19 37/29 41/36 49/ 53 52/55 55/54 50/52
BA-6A-20 6 B A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52
BA-3A-21 3 B02 A 11/5 23/10 29/15 32/19 37/29 41/36 49/53 52/55 55/54 50/52
BA-6A-21 6 B02 A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52
BA-3A-30 3 BH A 11/5 23/10 29/15 32/19 37/29 41/36 49/53 52/55 55/54 50/52
BA-6A-30 6 BH A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52
BBL-2A-20 2 B B 21/7 28/15 30/20 31/21 36/53 42/53 57/63 69/69 62/68 62/68
BBL-3A-20 3 B B 18/6 25/15 27/19 29/21 33/48 39/50 53/63 63/69 69/65 68/68
CAL-3A-21 3 C02 A 26/6 37/10 38/16 41/19 45/30 50/40 57/63 60/60 58/60 55/62
CAL-6A-21 6 C02 A 20/6 30/11 32/16 34/19 38/29 42/36 46/55 50/53 52/54 52/58
CA-3A-21 3 C02 A 11/5 23/10 29/15 32/19 37/29 41/36 49/53 52/55 55/54 50/52
CA-6A-21 6 C02 A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52
DB-6A-40 6 D B 11/7 23/18 30/21 32/22 37/50 42/53 53/63 53/63 68/65 62/68
DB-10A-40 10 D B 4/5 16/17 22/21 24/25 30/44 34/47 46/53 53/63 68/65 62/64
DBL-6A-40 6 D B 21/8 33/18 36/24 38/25 42/56 47/58 59/69 59/63 68/60 62/65
DBL-10A-40 10 D B 20/8 25/19 28/24 29/25 33/47 38/50 53/59 57/63 62/63 62/65
DB-6A-31 6 D02 B 11/7 23/18 30/21 32/22 37/50 42/53 53/63 53/63 68/65 62/68
DB-10A-31 10 D02 B 4/5 16/17 22/21 24/25 30/44 34/47 46/53 53/63 68/65 62/64
EB-30A-40 30 E B 3/8 13/20 18/25 20/25 25/35 28/37 40/45 43/51 50/53 62/66
EBL-30A-40 30 E B 10/8 15/19 18/20 20/31 23/42 30/43 50/57 57/63 68/68 70/70
FB-40A-40 40 F B 3/8 13/20 18/25 20/25 25/35 28/37 40/45 43/51 50/53 62/66
FBL-40A-40 40 F B 10/8 15/19 18/20 20/31 23/42 30/43 50/57 57/63 68/68 70/70
GB-60A-40 60 G B 3/8 13/20 18/25 20/25 25/35 28/37 40/45 43/51 50/53 62/66
GBL-60A-40 60 G B 10/8 15/19 18/20 20/31 23/42 30/43 50/57 57/63 68/68 70/70
HB-100A-40 100 H B 3/8 13/20 18/25 20/25 25/35 28/37 40/45 43/51 50/53 62/66
HBL-100A-40 100 H B 10/8 15/19 18/20 20/31 23/42 30/43 50/57 57/63 68/68 70/70
IA-1A-11 1 I A 10/5 23/10 29/15 32/19 42/30 48/39 53/51 57/57 68/58 62/60

交流单相通用滤波器参数表(续)

General Purpose Filter Parameter List （Continued）



型号

 额定

电流

(A)

 外形尺寸

图号

 原理电路

图号

 插入损耗（dB） 共模/差模 （CM//DM）
测试频率(MHz)
0.01 0.05 0.10 0.15 0.5 1.0 5.0 10 20 30
IA-2A-11 2 I A 8/5 19/10 23/15 30/19 35/28 41/35 53/49 57/53 68/62 62/62
IA-3A-11 3 I A 5/4 15/9 20/14 22/18 33/28 40/34 50/42 53/51 62/65 62/62
JA-3A-11 3 J A 11/5 23/10 29/15 32/19 37/29 41/36 49/53 52/55 55/54 50/52
JA-6A-11 6 J A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52
KA-10A-11 10 K A 6/10 18/23 24/29 27/33 35/41 46/50 60/62 65/68 62/70 54/55
KA-15A-11 15 K A 4/8 15/20 20/25 27/30 35/41 46/50 60/62 65/68 62/70 54/55
MA-3A-30 3 M A 11/5 23/10 29/15 32/19 37/29 41/36 49/53 52/55 55/54 50/52
MA-6A-30 6 M A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52
NA-1A-00 1 N A 10/5 23/10 29/15 32/19 42/30 48/39 53/51 57/57 68/58 62/60
NA-2A-00 2 N A 8/5 19/10 23/15 30/19 35/28 41/35 53/49 57/53 68/62 62/62
NA-3A-00 3 N A 5/4 15/9 20/14 22/18 33/28 40/34 50/42 53/51 62/65 62/62
PBL-10A-41 10 P B 23/8 28/19 30/22 31/24 36/50 41/60 60/64 63/69 68/70 68/68
PBL-20A-41 20 P B 18/8 25/18 26/23 28/26 32/47 38/50 53/63 60/68 68/70 62/62
PBL-10A-31 10 PH B 23/8 28/19 30/22 31/24 36/50 41/60 60/64 63/69 68/70 68/68
PBL-20A-31 20 PH B 18/8 25/18 26/23 28/26 32/47 38/50 53/63 60/68 68/70 62/62
YA-1A-00 1 Y A 17/7 28/12 35/17 40/22 45/33 48/40 49/55 52/55 55/54 50/52
YA-2A-00 2 Y A 15/7 26/11 32/15 35/19 40/30 41/36 49/53 52/55 55/54 50/52
YA-3A-00 3 Y A 11/5 23/10 29/15 32/19 37/29 41/36 49/53 52/55 55/54 50/52
YA-6A-00 6 Y A 5/4 13/9 19/15 22/18 31/28 35/33 49/55 52/57 56/56 58/52

— 共模（CM）,— 差模（DM）  CM/DM

50Ω测量系统,GB7343/CISPR NO.17出版物  Measured in 50 ohm system ,as GB7343 or CISPR NO.17

电路原理图

Electrical Schematics

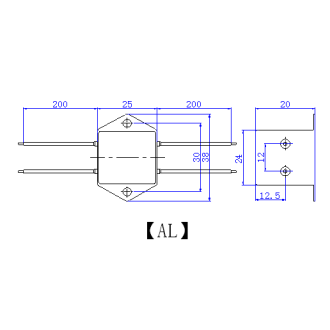

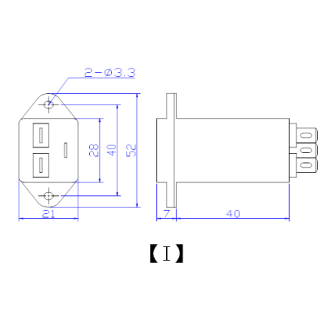

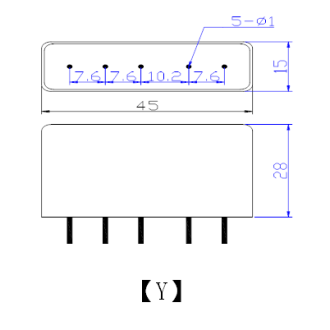

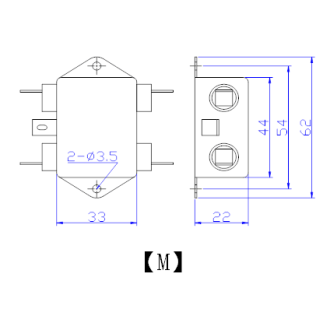

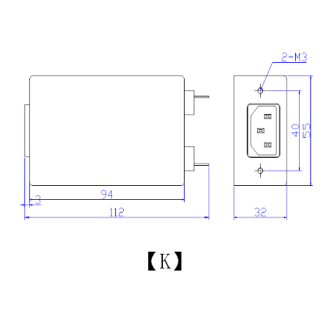

外形尺寸

Housing and Dimensions





 安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3 滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
