交流单相高性能滤波器
High Performance Filters
产品特点 ▲ 双级共模、一级共模一级差模或双级共模一级差模滤波电路,具有良好的共模和差模干扰抑制特性。 ▲ 能有效抑制各种高频瞬态干扰。
|
Features ▲ The filters of two CM sections, one CM plus one DM sections or two CM plus one DM sections can provide good performance in suppressing both CM and DM noises. ▲ Effective suppression to high frequency transient interference.
|
技术指标 ▲ 额定电压: 250/115VAC ▲ 工作频率: 50/60Hz ▲ 泄漏电流:<1.0 mA(@250VAC/50Hz) ▲ 测试电压:线—线:: 1450VDC,一分钟。 线—地 : 1500VAC,一分钟。 ▲ 温度范围: -25℃~+85℃
|
Specification ▲ Rated Voltage: 115/250VAC ▲ Line Frequency: 50/60Hz ▲ Leakage Current::<1.0 mA(@250VAC/50Hz) ▲ Test Voltage: Line—Line 1450VDC,1 min. Line—Ground 1500VAC,1 min. ▲ Temperature Range: -25℃~+85℃
|
应用场合 适用于电磁兼容标准要求较高的电力电子设备。
|
Application Suited for power and electronic equipme–nts which must meet the EMC requirements of FCC Class B and VDE0871.
|
交流单相高性能滤波器参数表
High Performance Filter Parameter List
型号 |
额定
电流 (A) |
外形尺寸
图号 |
原理电路
图号 |
插入损耗(dB) 共模/差模 (CM//DM) | |||||||||
测试频率(MHz) | |||||||||||||
0.01 | 0.05 | 0.10 | 0.15 | 0.5 | 1.0 | 5.0 | 10 | 20 | 30 | ||||
BD-1A-00 | 1 | BZ | D | 18/7 | 23/18 | 45/22 | 55/25 | 70/68 | 74/74 | 74/74 | 72/72 | 70/70 | 68/68 |
BD-2A-00 | 2 | BZ | D | 14/5 | 19/16 | 38/21 | 48/22 | 68/55 | 72/70 | 74/74 | 72/72 | 70/70 | 68/68 |
BD-3A-00 | 3 | BZ | D | 10/7 | 18/16 | 25/22 | 35/24 | 54/29 | 64/70 | 74/74 | 74/74 | 72/75 | 70/72 |
BD-1A-20 | 1 | B | D | 18/7 | 23/18 | 45/22 | 55/25 | 70/68 | 74/74 | 74/74 | 72/72 | 70/70 | 68/68 |
BD-2A-20 | 2 | B | D | 14/5 | 19/16 | 38/21 | 48/22 | 68/55 | 72/70 | 74/74 | 72/72 | 70/70 | 68/68 |
BD-3A-20 | 3 | B | D | 10/7 | 18/16 | 25/22 | 35/24 | 54/29 | 64/70 | 74/74 | 74/74 | 72/75 | 70/72 |
BD-1A-21 | 1 | B02 | D | 18/7 | 23/18 | 45/22 | 55/25 | 70/68 | 74/74 | 74/74 | 72/72 | 70/70 | 68/68 |
BD-2A-21 | 2 | B02 | D | 14/5 | 19/16 | 38/21 | 48/22 | 68/55 | 72/70 | 74/74 | 72/72 | 70/70 | 68/68 |
BD-3A-21 | 3 | B02 | D | 10/7 | 18/16 | 25/22 | 35/24 | 54/29 | 64/70 | 74/74 | 74/74 | 72/75 | 70/72 |
BC-1A-00 | 1 | BZ | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
BC-3A-00 | 3 | BZ | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
BC-1A-20 | 1 | B | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
BC-3A-20 | 3 | B | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
BC-1A-21 | 1 | B02 | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
BC-3A-21 | 3 | B02 | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
BF-1A-20 | 1 | B | F | 18/7 | 20/13 | 44/36 | 53/46 | 67/67 | 66/67 | 63/63 | 63/57 | 70/53 | 64/56 |
BF-1A-21 | 1 | B02 | F | 18/7 | 20/13 | 44/36 | 53/46 | 67/67 | 66/67 | 63/63 | 63/57 | 70/53 | 64/56 |
CD-3A-21 | 3 | C02 | D | 15/6 | 17/18 | 38/20 | 48/21 | 68/56 | 74/60 | 74/68 | 70/70 | 68/70 | 66/68 |
CD-6A-21 | 6 | C02 | D | 8/6 | 16/16 | 26/19 | 29/20 | 37/42 | 48/60 | 70/71 | 72/70 | 65/65 | 60/62 |
CC-3A-21 | 3 | C02 | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
CC-6A-21 | 6 | C02 | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
CF-2A-21 | 2 | C02 | F | 14/10 | 15/15 | 41/35 | 54/47 | 76/76 | 76/76 | 77/77 | 77/77 | 70/66 | 66/68 |
CF-3A-21 | 3 | C02 | F | 11/6 | 18/14 | 30/33 | 41/43 | 63/71 | 71/71 | 71/63 | 68/57 | 61/53 | 70/52 |
DC-6A-40 | 6 | D | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
DC-10A-40 | 10 | D | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
DC-6A-31 | 6 | D02 | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
DC-10A-31 | 10 | D02 | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
DF-2A-40 | 2 | D | F | 16/10 | 21/21 | 45/41 | 56/53 | 76/76 | 76/76 | 77/77 | 77/77 | 68/72 | 68/66 |
DF-3A-40 | 3 | D | F | 14/10 | 15/15 | 41/35 | 54/47 | 76/76 | 76/76 | 77/77 | 77/77 | 70/66 | 66/68 |
DF-2A-31 | 2 | D02 | F | 16/10 | 21/21 | 45/41 | 56/53 | 76/76 | 76/76 | 77/77 | 77/77 | 68/72 | 68/66 |
DF-3A-31 | 3 | D02 | F | 14/10 | 15/15 | 41/35 | 54/47 | 76/76 | 76/76 | 77/77 | 77/77 | 70/66 | 66/68 |
ED-20A-40 | 20 | E | D | 8/7 | 15/14 | 26/21 | 41/17 | 71/53 | 73/68 | 71/68 | 75/70 | 68/59 | 59/51 |
EC-15A-40 | 15 | E | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
EC-20A-40 | 20 | E | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |

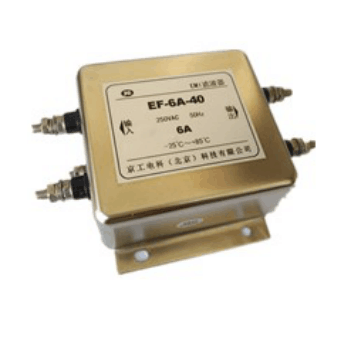

EF-6A-40 | 6 | E | F | 17/6 | 23/14 | 50/36 | 56/48 | 70/70 | 68/70 | 70/72 | 70/72 | 74/74 | 68/68 |
EF-10A-40 | 10 | E | F | 6/8 | 15/28 | 18/29 | 33/45 | 57/68 | 70/74 | 70/72 | 65/65 | 63/66 | 60/66 |
FD-30A-40 | 30 | F | D | 3/7 | 13/19 | 15/22 | 22/30 | 50/62 | 56/62 | 64/70 | 63/67 | 60/62 | 58/60 |
FF-20A-40 | 20 | F | F | 6/8 | 15/28 | 18/29 | 33/46 | 57/63 | 74/70 | 74/73 | 70/72 | 63/66 | 60/64 |
FFL-20A-40 | 20 | F | F | 16/8 | 19/13 | 25/25 | 37/39 | 62/68 | 74/74 | 74/74 | 73/72 | 72/68 | 68/70 |
交流单相高性能滤波器参数表(续)
High Performance Filter Parameter List(Continued)
型号 |
额定
电流 (A) |
外形尺寸
图号 |
原理电路
图号 |
插入损耗(dB) 共模/差模 (CM//DM) | |||||||||
测试频率(MHz) | |||||||||||||
0.01 | 0.05 | 0.10 | 0.15 | 0.5 | 1.0 | 5.0 | 10 | 20 | 30 | ||||
GD-30A-40 | 30 | G | D | 6/8 | 15/28 | 18/29 | 33/46 | 57/63 | 74/70 | 74/73 | 70/72 | 63/66 | 60/64 |
GD-50A-40 | 50 | G | D | 4/10 | 10/19 | 14/21 | 25/30 | 50/62 | 60/73 | 63/73 | 69/69 | 62/64 | 60/62 |
GC-30A-40 | 30 | G | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
GC-50A-40 | 50 | G | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
HD-60A-40 | 60 | H | D | 10/17 | 17/21 | 45/57 | 57/65 | 77/67 | 77/77 | 71/77 | 78/78 | 70/67 | 70/70 |
HD-100A-40 | 100 | H | D | 6/9 | 9/18 | 33/34 | 49/63 | 71/77 | 77/77 | 77/77 | 78/78 | 76/76 | 70/76 |
HC-60A-40 | 60 | H | C | 18/8 | 31/38 | 37/53 | 39/51 | 63/63 | 71/63 | 63/63 | 65/63 | 70/59 | 76/62 |
HC-100A-40 | 100 | H | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
KC-10A-11 | 10 | K | C | 13/8 | 24/37 | 27/40 | 27/39 | 39/49 | 59/63 | 65/57 | 63/54 | 62/53 | 62/56 |
KF-6A-11 | 6 | K | F | 11/6 | 18/14 | 30/33 | 41/43 | 63/71 | 71/71 | 71/63 | 68/57 | 61/53 | 70/52 |
PD-6A-41 | 6 | P | D | 19/8 | 28/15 | 50/16 | 62/19 | 74/70 | 74/74 | 69/70 | 60/69 | 62/62 | 56/56 |
PD-10A-41 | 10 | P | D | 10/9 | 17/20 | 25/26 | 39/28 | 59/59 | 68/74 | 70/74 | 63/70 | 62/66 | 58/64 |
PD-6A-31 | 6 | PH | D | 19/8 | 28/15 | 50/16 | 62/19 | 74/70 | 74/74 | 69/70 | 60/69 | 62/62 | 56/56 |
PD-10A-31 | 10 | PH | D | 10/9 | 17/20 | 25/26 | 39/28 | 59/59 | 68/74 | 70/74 | 63/70 | 62/66 | 58/64 |
SD-20A-41 | 20 | S | D | 8/7 | 15/14 | 26/21 | 41/17 | 71/53 | 73/68 | 71/68 | 75/70 | 68/59 | 59/51 |
SF-6A-41 | 6 | S | F | 17/6 | 23/14 | 50/36 | 56/48 | 70/70 | 68/70 | 70/72 | 70/72 | 74/74 | 68/68 |
SF-10A-41 | 10 | S | F | 6/8 | 15/28 | 18/29 | 33/45 | 57/68 | 70/74 | 70/72 | 65/65 | 63/66 | 60/66 |
SF-6A-31 | 6 | SH | F | 17/6 | 23/14 | 50/36 | 56/48 | 70/70 | 68/70 | 70/72 | 70/72 | 74/74 | 68/68 |
SF-10A-31 | 10 | SH | F | 6/8 | 15/28 | 18/29 | 33/45 | 57/68 | 70/74 | 70/72 | 65/65 | 63/66 | 60/66 |
—— 共模(CM),——差模(DM) CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
电路原理图
Electrical Schematics
外形尺寸
Housing and Dimensions
安装提示:
1 安装位置:滤波器安装的最佳位置应在电源线入口处,以缩短输入线在机箱内的长度,减少辐射干扰的空间耦合;
2 接地:滤波器的接地必须良好。对于金属外壳的滤波器,外壳必须与设备机箱进行低阻抗连接,即外壳必须与机箱面板面导电接触,并接好地线;
3 滤波器输入端和输出端的布线:滤波器的输入线、输出线必须拉开距离,切忌并行走线,以避免输入线缆和输出线缆间发生耦合而旁路了滤波器,造成滤波器失效。
