交流三相浪涌抑制器（防雷滤波器）
产品特点 Features
- 针对雷击浪涌脉冲的频谱分布特性而设计，含共模及差模浪涌冲击抑制电路，能实现对浪涌尖锋干扰的有效抑制；
- 一级共模一级差模滤波电路，良好的共模、差模电磁干扰抑制特性；
- 克服单一浪涌抑制器对高频浪涌抑制性能欠佳的缺陷，进一步降低残压值，实现对浪涌侵入波的理想抑制；
- 含电压钳位电路，如所用设备需进行绝缘耐压试验，请慎重选用；
- 可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制 。
使用场合 Application
用于各种含有敏感数字电路的设备，仪器仪表，防止系统因浪涌干扰出现死机、复位、乱码及损坏等现象；需要通过浪涌抗扰度试验的电力电子设备和仪器仪表。
技术参数 Technical Data
| 额定电压 Rated Voltage | 440VAC（可按客户要求定制） | |||||
| 工作频率 Operating Frequency | 50/60Hz | |||||
| 耐压试验 | 线―线（L―L）：按客户需求 | |||||
| 线―零（L―N）：按客户需求 | ||||||
| 线―地（L/N―G）：按客户需求 | ||||||
| 产品类别 | 工业级 | |||||
| 温度范围 | -25℃―+85℃ | |||||

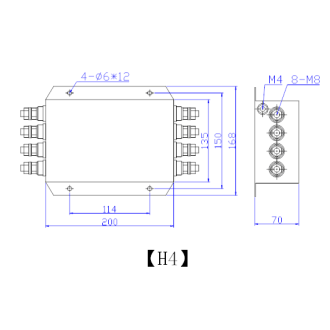

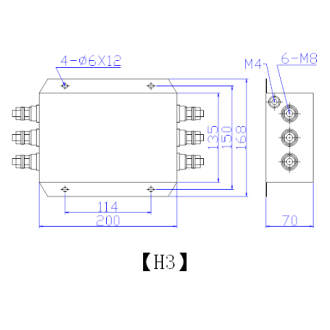

| 型号 modle | 额定电流 Rated Current (A) |
外形尺寸图号 | 耐冲击电流 (8/20μs) |
端接方式 Termination methods |
最大漏电流
Leakage current（mA） |
|
| 输入 Input |
输出 Output |
|||||

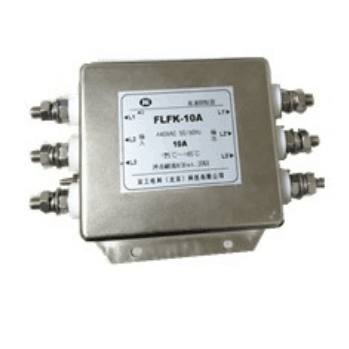

| FLFK-10A-40 | 10 | F3 | 按客户需求 | 螺栓 | 螺栓 | 按客户需求 |
| FLFR-10A-40 | 10 | F4 | 螺栓 | 螺栓 | ||
| FLGK-20A-40 | 20 | G3 | 螺栓 | 螺栓 | ||
| FLGR-20A-40 | 20 | G4 | 螺栓 | 螺栓 | ||
| FLHK-50A-40 | 50 | H3 | 螺栓 | 螺栓 | ||
| FLHR-50A-40 | 50 | H4 | 螺栓 | 螺栓 | ||
插入损耗 Insertion Loss in dB
| 型 号 | 插入损耗（dB） 共模/差模 （CM/DM） | |||||||||
| 频率（MHz） | ||||||||||
| 0.01 | 0.05 | 0.10 | 0.15 | 0.50 | 1.0 | 5.0 | 10 | 20 | 30 | |
| FLFK-10A-40 | 16/22 | 23/28 | 27/31 | 28/33 | 38/49 | 52/52 | 62/60 | 63/62 | 60/62 | 58/61 |
| FLFR-10A-40 | 16/22 | 23/28 | 27/31 | 28/33 | 38/49 | 52/52 | 62/60 | 63/62 | 60/62 | 58/61 |
| FLGK-20A-40 | 13/20 | 24/30 | 29/34 | 32/36 | 40/46 | 50/52 | 52/57 | 63/65 | 61/62 | 61/60 |
| FLGR-20A-40 | 13/20 | 24/30 | 29/34 | 32/36 | 40/46 | 50/52 | 52/57 | 63/65 | 61/62 | 61/60 |
| FLHK-50A-40 | 16/12 | 24/23 | 31/24 | 34/30 | 39/48 | 62/63 | 76/77 | 74/74 | 72/73 | 68/68 |
| FLHR-50A-40 | 16/12 | 24/23 | 31/24 | 34/30 | 39/48 | 62/63 | 76/77 | 74/74 | 72/73 | 68/68 |
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17CM/DM 共模（CM）,— 差模（DM）
